Мини-ИБП для роутера и ONU: напряжение, разъёмы и время работы
Проверка мини-ИБП для двух устройств: напряжение, ток, полярность, разъёмы и общий предел. Матрица готовности и оценка автономности без обещаний.
Содержание
- Определите все активные звенья подключения
- Не объединяйте параметры роутера и терминала в одну запись
- Матрица документальной проверки двух устройств
- Общий лимит проверяют после каждого отдельного выхода
- Сколько проработает комплект: расчёт без ложной точности
- Проверяйте весь переход, а не только наличие света на индикаторе
Мини-ИБП для роутера и ONU выбирают по требованиям двух отдельных устройств. Для каждого нужны совпадающая допустимая величина напряжения, правильная полярность, подходящий разъём и достаточный ток. После этого проверяют пределы каждого выхода и общую мощность при одновременной работе. Запас аккумулятора сравнивают в ватт-часах, а продолжительность оценивают с учётом нагрузки и потерь. Даже исправно работающий домашний комплект не гарантирует интернет, если оборудование провайдера обесточено или линия повреждена.
Материал посвящён именно совместному питанию маршрутизатора и оптического терминала. Это не руководство по сборке аккумуляторов, пайке переходников или экспериментальному подбору напряжения. Рассматриваются готовые заводские решения и подтверждённые схемы подключения. Официальные объяснения проверены 2 октября 2026 года; учебные числа ниже не являются результатами испытания конкретной пары устройств.

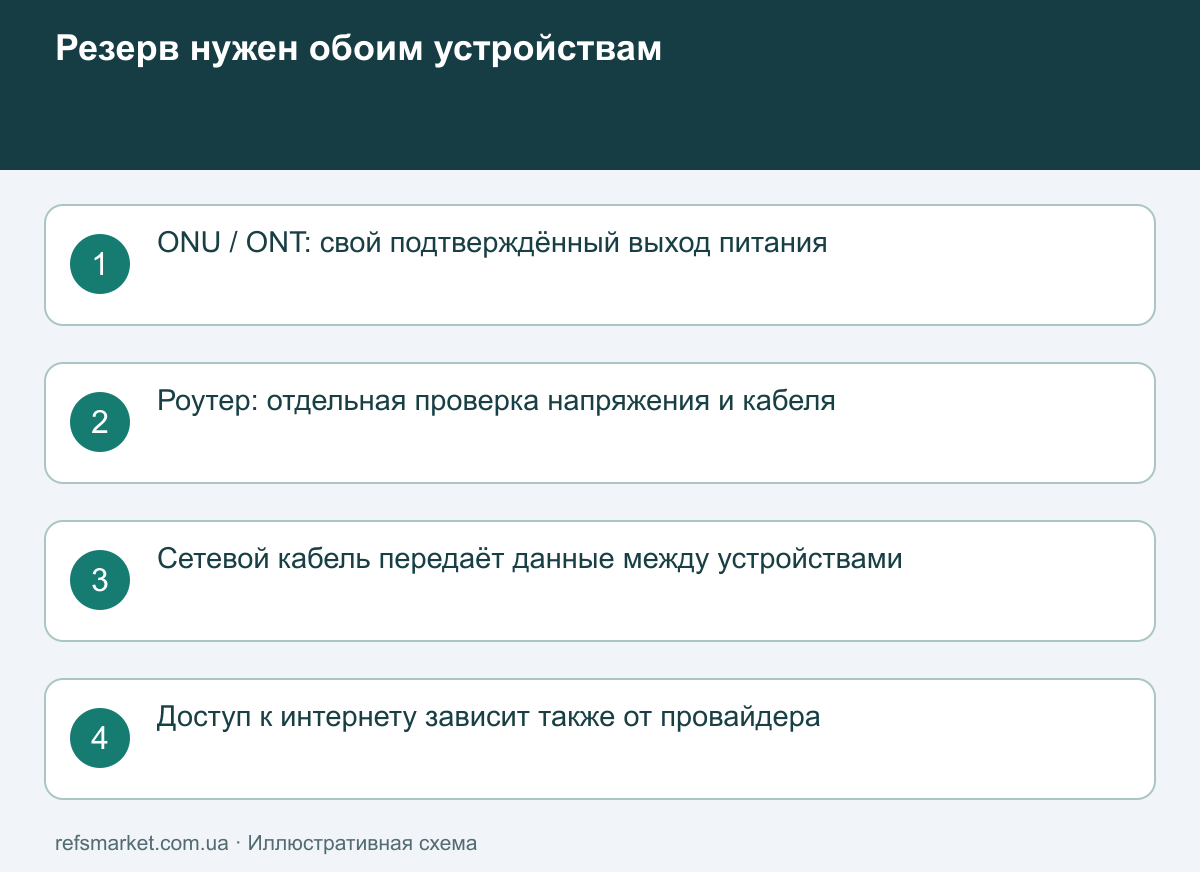

Определите все активные звенья подключения
Терминал ONU или ONT завершает оптическое соединение в помещении, а отдельный роутер обслуживает домашнюю сеть и Wi-Fi. Иногда функции объединены в одном устройстве, поэтому нельзя определять число необходимых блоков питания только по названию услуги. Киевстар в описании GPON отдельно указывает питание ONU-терминала и роутера. Для своего адреса уточните фактическую схему, названия установленного оборудования и принадлежность устройств оператору.
Перед изменениями сфотографируйте существующие соединения. На снимке должно быть понятно, какой адаптер относится к какому корпусу; пароли и персональные данные с наклеек не публикуйте. Нарисуйте простую цепочку: оптика приходит в терминал, сетевой кабель связывает его с маршрутизатором, питание подаётся на оба корпуса. Если между ними есть дополнительное оборудование, выясните его назначение. Резерв только для наиболее заметного роутера может оставить другое необходимое звено выключенным.
У провайдера спрашивайте не абстрактно про «энергонезависимый интернет», а про собственное подключение: что продолжит работать при отключении, что резервировать дома и как сообщить о пропаже оптического сигнала. Наличие домашнего аккумулятора не даёт оснований обещать доступность всей сети. Если пока рассматриваете обычный внешний аккумулятор, базовая схема разобрана в статье о повербанке для роутера. Здесь акцент другой: два устройства и их совместная работа от мини-ИБП.

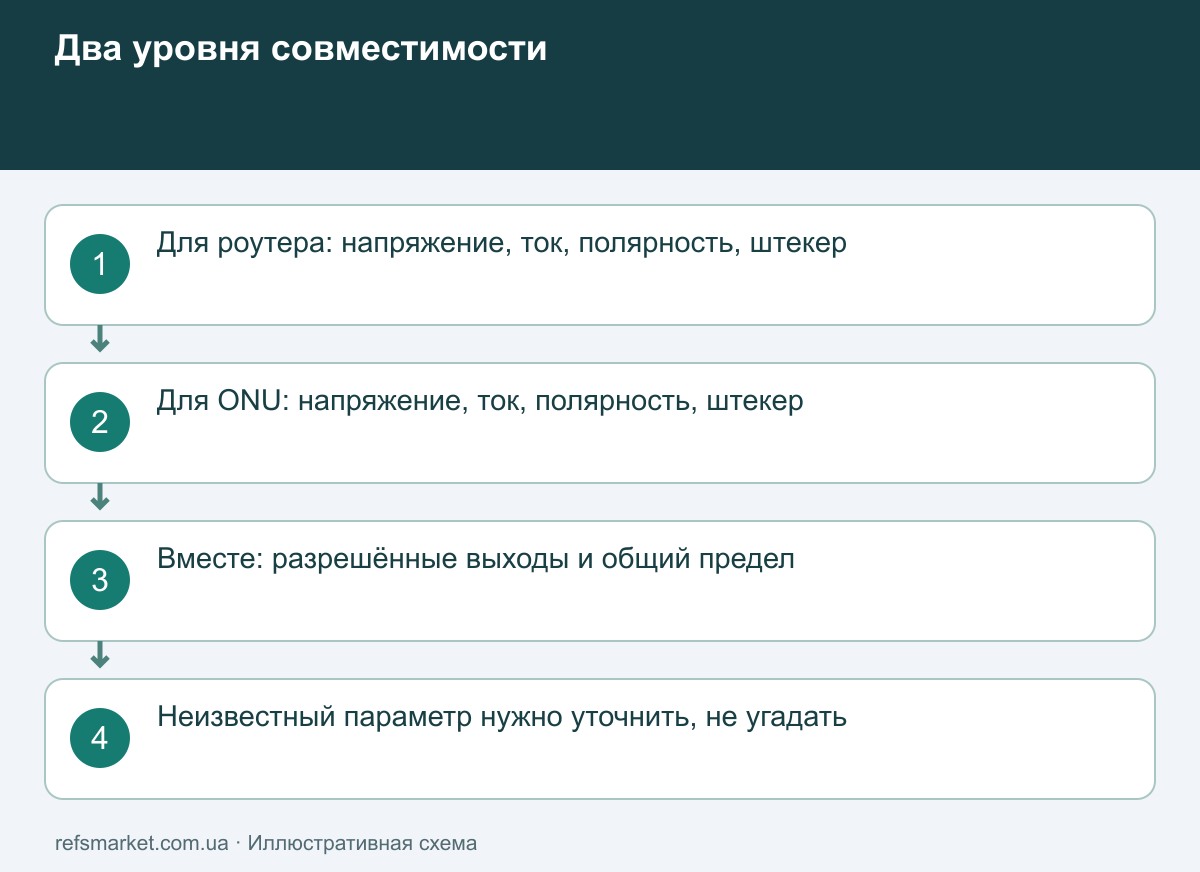

Не объединяйте параметры роутера и терминала в одну запись
Для каждого корпуса составьте отдельную строку: точная модель, аппаратная версия, входное напряжение, требуемый ток, обозначение постоянного тока, полярность и разъём. Сверьте наклейку на устройстве, штатный адаптер и руководство. Если сведения расходятся, выясните причину у производителя или оператора до подключения резерва. Похожие блоки питания могут оказаться переставленными; внешний вид не доказывает, что найденный адаптер предназначен именно для этого устройства.
Выходное напряжение источника должно соответствовать разрешённому входу нагрузки. Близкое число нельзя автоматически считать допустимым. Ток, указанный на адаптере, описывает его способность обеспечивать нагрузку, а не постоянное потребление подключённого роутера. Для первичного отбора берут подтверждённые требования устройства. Для расчёта времени работы нужны фактические или обоснованно оценённые ватты, поэтому эти два этапа не следует смешивать.
Полярность проверяется отдельно. Обозначение около разъёма показывает связь положительного и отрицательного полюсов с контактами. Нельзя определять её только по цвету кабеля или по тому, вставляется ли штекер. Если знак неразборчив, найдите руководство или получите подтверждение поддержки. Короткое пробное включение с неизвестными параметрами не является проверкой: отсутствие мгновенной неисправности не доказывает правильности питания.
У цилиндрического разъёма важны внешний размер, внутренний контакт и посадка. В руководстве Eaton 3S Mini, например, отдельно перечислены переходники 5,5 × 2,1 мм и 5,5 × 2,5 мм. Внешнее сходство не превращает их в одну позицию. Это пример необходимости точного подбора, а не рекомендация использовать любой из этих размеров. Уточняйте размеры и назначение кабеля, не пытайтесь исправить сомнительную посадку усилием или случайной прокладкой.
Матрица документальной проверки двух устройств
Отмечайте пункт, только когда он подтверждён инструкцией или достоверной маркировкой. Матрица не распознаёт характеристики автоматически и не выдаёт технический сертификат. Её задача — отделить незавершённые проверки маршрутизатора от проверок терминала и общей схемы. Здесь нет «достаточного балла»: совпадение десяти пунктов не компенсирует неизвестную полярность в одиннадцатом. После замены устройства или кабеля соответствующие проверки выполняют заново.
Прогресс отражает только количество отмеченных действий. Ответы не отправляются на сервер и не сохраняются модулем. Сброс убирает все отметки. Сами значения напряжения и тока храните в отдельной заметке: галочка не заменяет исходные данные. Подпишите назначение кабелей на обоих концах так, чтобы во время уборки не перепутать линии питания внешне похожих устройств.
Общий лимит проверяют после каждого отдельного выхода
Перечень нескольких напряжений иногда означает переключаемый единственный выход, а не несколько независимых каналов. Например, у Eaton 3S Mini предусмотрен выбор напряжения, причём руководство требует настроить его до подключения нагрузки. Набор сменных наконечников не доказывает возможность одновременно питать разные устройства. Для пары нужна прямо предусмотренная схема, а не арифметика количества деталей в коробке.
Другие мини-ИБП имеют несколько подписанных выходов и общий предел мощности. Здесь проверяют ограничение каждого порта и всей системы одновременно. Складывать максимумы разных выходов и объявлять результат доступным общим ресурсом нельзя. В открытой таблице линейки MARSRIVA KP3 производитель разделяет выходные параметры и общую мощность. Перед покупкой всё равно нужна документация точной версии: похожее имя или одинаковый корпус не подтверждают тождество характеристик.
Рассмотрим учебный набор: первое устройство требует 12 В и до 1 А согласно выбранным исходным сведениям, второе — 9 В и до 0,6 А. Получаются 12 Вт и 5,4 Вт, суммарно 17,4 Вт. Однако итоговая мощность не заменяет проверку напряжения. Для второго устройства всё ещё необходим соответствующий выход 9 В, а не просто свободные ватты другого порта. Кроме того, учитываются ограничения токов, разрешение совместной работы и фактическое поведение при запуске.
Пассивный разветвитель не повышает доступный ток источника и не преобразует напряжение. Для одинаковых требований двух устройств он допустим только в предусмотренной производителем схеме с подходящими кабелями и достаточной общей нагрузочной способностью. Разные напряжения простым раздвоением провода не получают. Не собирайте цепочку случайных переходников, у которой неизвестны полярность, ток и назначение каждого звена.
Сколько проработает комплект: расчёт без ложной точности
Миллиампер-часы нельзя полноценно сравнивать без напряжения, к которому они относятся. Энергия определяется как E = U × Q, где U — соответствующее напряжение батареи, Q — ампер-часы, результат — ватт-часы. Если ёмкость указана для аккумуляторных элементов, нельзя автоматически умножать её на выходные 12 В. Разницу между запасом энергии и допустимой мощностью подробнее объясняет руководство по выбору повербанка.
Для постоянной нагрузки идеализированное время получают делением энергии на мощность: t = E / P. Условные 36 Вт·ч при 12 Вт дают три часа до учёта потерь и ограничений. Это математический ориентир по заданным числам, а не испытанная автономность изделия. На выход доступен не весь номинальный запас: есть преобразование, собственное потребление и условия отключения. Дополнительно имеют значение состояние аккумулятора и изменяющаяся нагрузка домашнего оборудования.
Не используйте произвольный «стандартный процент потерь». Для серьёзного планирования лучше получить таблицу производителя при близкой нагрузке и выяснить, соответствует ли она питанию двух устройств одновременно. Обещание «до нескольких часов» без условий мало помогает подготовиться к рабочему звонку. Для собственного комплекта требуется контролируемое наблюдение с понятным начальным зарядом, подключёнными устройствами и обычным сценарием использования.
Важен не только разряд, но и восстановление. Если свет возвращается ненадолго, устройство может питать сеть и при этом не успевать полностью заряжаться к следующему отключению. Уточните процесс зарядки под нагрузкой и требуемый входной адаптер. Не заменяйте его более слабым случайным блоком только из-за подходящего разъёма. Удачный запуск от полностью заряженного аккумулятора ещё не описывает несколько последовательных отключений с короткими промежутками питания.

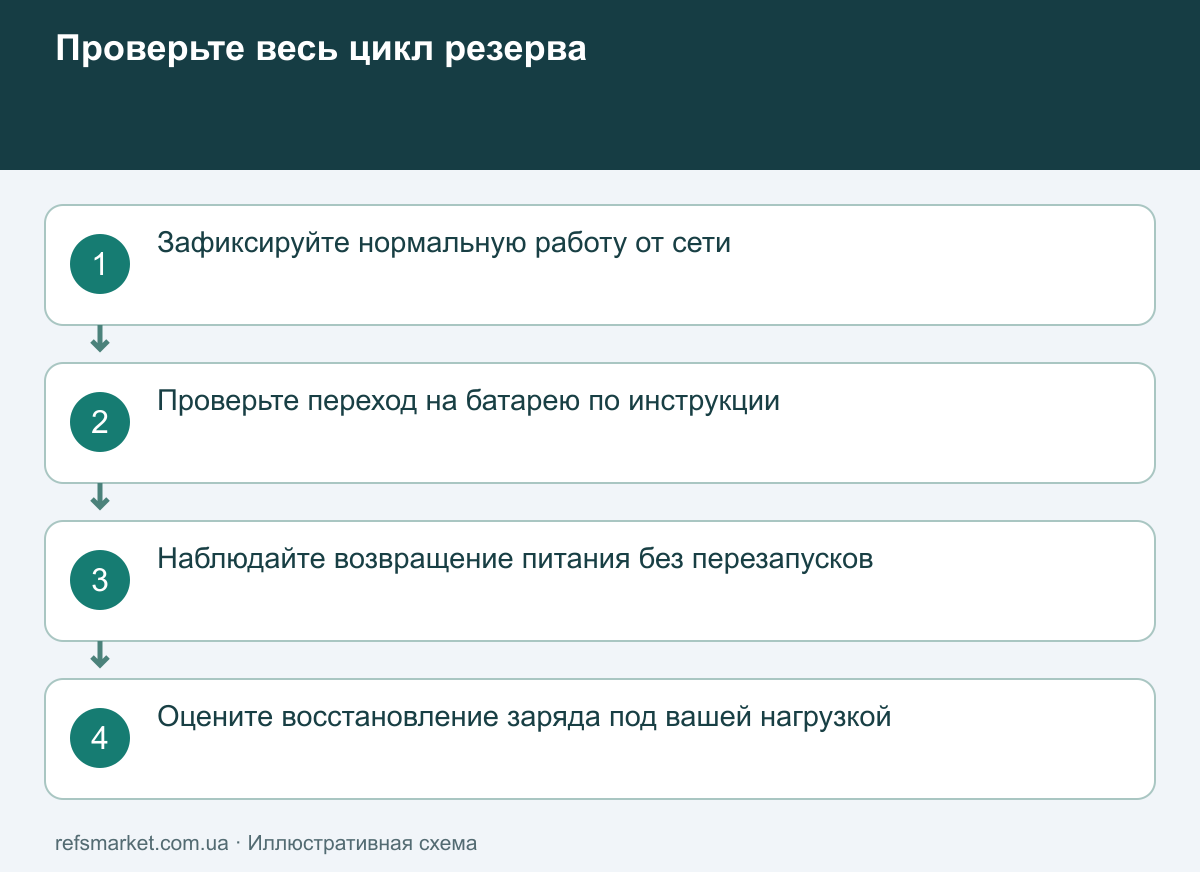

Проверяйте весь переход, а не только наличие света на индикаторе
Прочитайте порядок запуска собственной модели. Кнопка может переключать напряжение, включать питание или показывать заряд в зависимости от длительности нажатия и состояния устройства. Поэтому чужую последовательность кнопок применять нельзя. Сохраните штатные адаптеры и подпишите соединения: при необходимости должна оставаться понятная исходная схема. Не вскрывайте корпус ИБП, не используйте оголённые проводники и не меняйте оптическую часть сети ради проверки батареи.
Сначала убедитесь, что обычное подключение работает. Затем выполните разрешённую руководством проверку перехода на резерв без вмешательства в щиток и проводку. Следите за питанием терминала, маршрутизатора и доступом во внешнюю сеть отдельно. Значок Wi-Fi не доказывает наличие интернета: локальное беспроводное соединение может сохраняться при отсутствии внешнего канала. Запишите, перезапускалось ли устройство, прерывался ли доступ и как система повела себя после возвращения сетевого питания.
Наблюдение должно соответствовать нормальной работе: например, вашему привычному подключению устройств и задачам. Не создавайте специальную перегрузку для проверки прочности. При аварийной индикации, повреждении, деформации, запахе или подозрительном нагреве прекратите использование и обратитесь к поддержке. Многократные перезапуски нестабильного комплекта не подтверждают исправность. Результат «один раз заработало» недостаточен для вывода о надёжном резерве.
Если интернет исчез: разделите две разные неисправности
Когда оба корпуса остаются включёнными, но внешнего доступа нет, зафиксируйте состояния индикаторов и сопоставьте их с инструкцией. У цветов и миганий нет универсального значения для всех брендов. Провайдеру сообщите, какие устройства получают питание и что изменилось при переходе на батарею. Это позволяет обсуждать состояние сигнала и подключения предметно, не сводя любую проблему к недостаточной ёмкости аккумулятора.
Если перезапускается один роутер, проверьте именно его подтверждённую линию: порт, кабель, посадку и ограничения нагрузки. Повышать напряжение ради исчезновения симптома нельзя. Если проблема возникает только при совместной работе, вернитесь к разрешённым сочетаниям выходов и общему пределу. Для технической поддержки полезнее фотографии маркировки и схема соединений, чем оценка «слишком слабый ИБП» без исходных параметров.
Если подходящий мини-ИБП не найден, это не повод переделывать соединения. Отдельная альтернатива — система с подходящим выходом переменного тока для штатных адаптеров. У неё другие проверки и потери; начальные критерии содержит материал про выбор зарядной станции. Время работы компактного DC-резерва нельзя переносить на такую схему без нового расчёта и исходных данных.
Как проверить комплект до оплаты и при получении
Запросите руководство, полный состав комплекта и параметры входного адаптера. Блок питания, разветвитель и переходники могут отличаться у похожих поставок. При получении используйте порядок проверки техники и комплектации: сверьте индекс модели, состояние разъёмов и доступность документов. Деталь на рекламной фотографии не означает, что она входит именно в ваш заказ.
Сведения о производителе и обозначения помогают найти поддержку и нужную инструкцию. Отдельно проверьте маркировку соответствия электроники, сохраните чек и идентификационные данные. Уточните процедуру обслуживания батареи. Видео с разборкой похожего корпуса не подтверждает разрешённую пользовательскую замену элементов в вашей модели.
Что написать провайдеру, продавцу и технической поддержке
Провайдеру отправьте названия установленного оборудования и конкретные параметры планируемого источника. Спросите, есть ли ограничения для выданного оператором терминала и какие требования нужно учитывать при резервировании. Приложите читаемые фотографии маркировки, скрыв личные данные. Тогда вопрос относится к реальной схеме, а не к неопределённому «интернету по оптике». Если оператор использует несколько ревизий оборудования, уточнение особенно полезно.
Продавцу мини-ИБП задайте вопрос об одновременной работе нужных портов при вашем суммарном запросе. Отдельно спросите о входном адаптере, зарядке под нагрузкой и кабелях конкретного артикула. Просите документ или письменный ответ по точной версии. Обещание «подходит любому роутеру» не проверяет ни напряжение, ни полярность, ни ограничения распределения мощности. Чем точнее вопрос, тем проще сопоставить полученный ответ с руководством.
При нестабильности описывайте поддержке наблюдаемый сценарий. Укажите порты, подключённые устройства, показание заряда и момент пропадания питания или связи. Запуск от батареи, переход с сети, возвращение электричества и несколько последовательных отключений — разные ситуации. Сообщение «иногда не работает» их смешивает. Не называйте предполагаемую причину установленным дефектом: достаточно последовательности событий, по которой специалист сможет предложить допустимую проверку.
Сделайте собранную схему понятной другим пользователям
Подписи на кабелях лучше цветового кода, известного только владельцу. Укажите назначение линии и соответствующий выход, не закрывая заводскую маркировку или вентиляцию. Рядом с документами сохраните схему подключения. Она поможет восстановить исходный порядок после уборки и не перепутать одинаковые наконечники. Фотография полезна, но короткая подпись объясняет то, чего не видно из внешнего сходства.
Предусмотрите доступ к соединениям без натягивания проводов и перемещения оптического терминала за кабель. Корпус не должен держаться на коротком шнуре или лежать неустойчиво из-за неудобной длины. Не зажимайте запас кабеля мебелью и не заменяйте его произвольным длинным проводом без подтверждённых характеристик. Организация рабочего места должна сохранять проверенную схему, а не создавать новые неизвестные звенья.
Объясните домашним пользователям назначение кнопок. Долгое нажатие не является универсальным безопасным перезапуском: у некоторых устройств оно меняет режим. Оставьте ссылку на нужный раздел инструкции и контакт поддержки. Во время отключения особенно неудобно читать мелкую маркировку, поэтому заранее подготовленная памятка полезнее, чем советы по памяти. Не поручайте детям переставлять кабели и искать рабочую комбинацию наугад.
Вернитесь к своим заметкам после замены маршрутизатора, изменения схемы или заметного сокращения времени работы. Прежний результат относится к прежнему комплекту. Обслуживание батареи должно соответствовать процедуре производителя и местным правилам обращения с аккумуляторами. Самостоятельная установка неизвестных элементов ради увеличения ёмкости выходит за рамки выбора готового мини-ИБП и создаёт дополнительные риски. Не превращайте обычную покупку резервного питания в неподтверждённый проект переделки электроники.
С чем приходить к окончательному решению
Перед заказом у вас должны быть две точные модели, параметры их входов, назначение портов ИБП, подходящие кабели и ограничения одновременного использования. Рядом запишите желаемую продолжительность работы и основание, на котором считаете её достижимой. Неизвестную величину оставляйте незаполненной до уточнения. Количество портов, большая цифра ёмкости и слово UPS на упаковке по отдельности эту подготовку не заменяют.
Подходящий резерв не требует угадывать напряжение или переделывать заводские соединения. Он включается в понятную схему вашей домашней сети, поддерживает оба устройства и имеет проверенный порядок восстановления заряда. Документальная совместимость плюс наблюдение за конкретным комплектом дают основание планировать работу. Рекламная автономность без описания условий остаётся только ориентиром, а не доказанным временем доступа к интернету.
