Міні-ДБЖ для роутера й ONU: як перевірити напругу, роз’єми та автономність
Як підібрати міні-ДБЖ одразу для роутера й ONU: матриця напруги, струму, полярності й роз’ємів, спільна потужність та перевірка автономності.
Зміст
Міні-ДБЖ для роутера й ONU потрібно вибирати як джерело живлення двох окремих пристроїв, а не за написом «для інтернету». Для кожного перевірте напругу, полярність, розмір штекера й необхідний струм. Потім звірте обмеження кожного виходу та сумарну потужність при одночасному підключенні. Запас батареї оцінюють у ват-годинах, а реальну автономність — з урахуванням навантаження та втрат. Працездатність домашнього обладнання не гарантує доступу до мережі, якщо вузли провайдера не мають живлення або лінія пошкоджена.
Ця інструкція присвячена саме парі «роутер плюс оптичний термінал». Вона не пропонує переробляти батареї, паяти кабелі або підбирати напругу експериментально. Ми розглядаємо готові заводські пристрої та документовані з’єднання. Джерела перевірено 2 жовтня 2026 року; наведені числові приклади є навчальними, а не вимірюваннями конкретного комплекту.

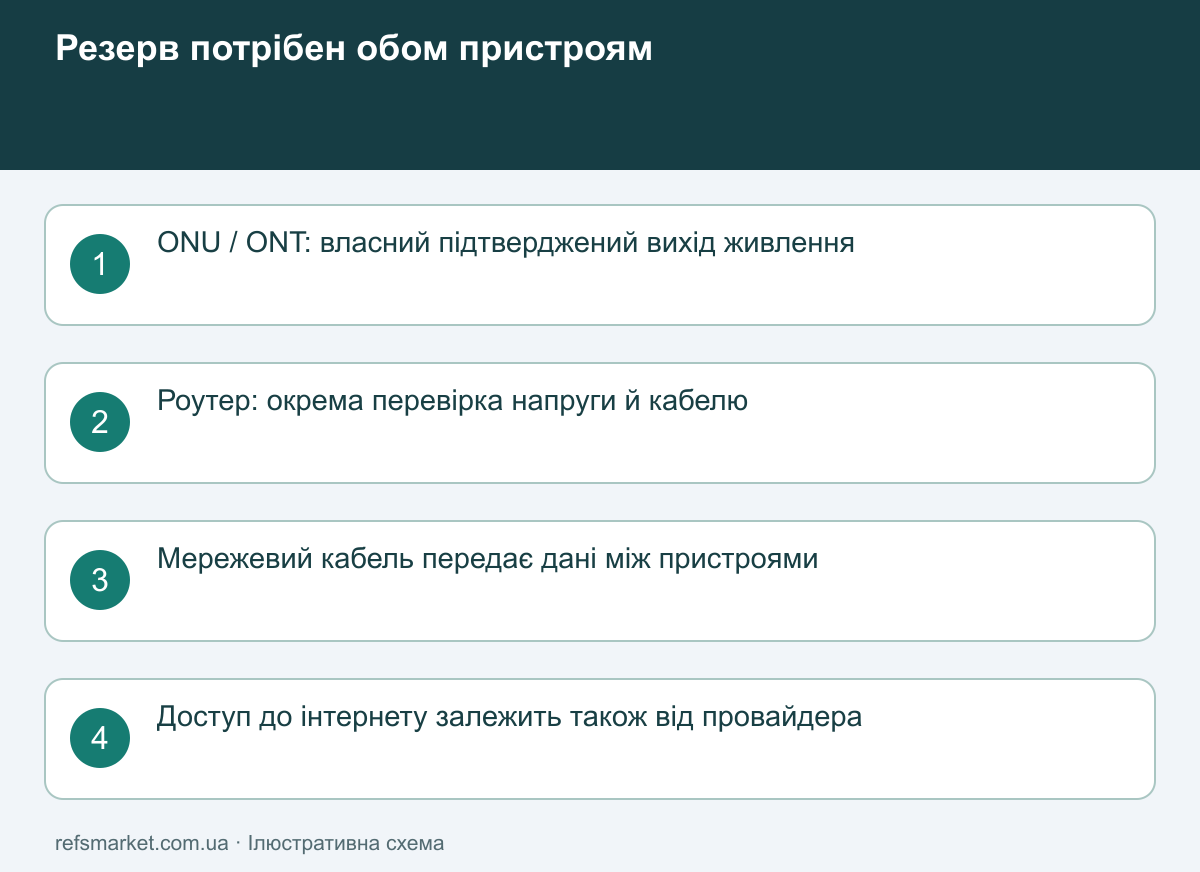

Спочатку з’ясуйте, що саме потрібно живити
ONU або ONT завершує оптичне підключення в оселі, а окремий маршрутизатор організовує домашню мережу та Wi-Fi. У деяких комплектах ці функції поєднані, тому кількість корпусів не можна визначити за загальною назвою тарифу. Київстар у поясненні GPON прямо зазначає потребу живити ONU-термінал і роутер. Для вашої адреси уточніть у провайдера конкретну схему, назви встановлених пристроїв і те, які з них належать оператору.
Сфотографуйте підключення до будь-яких змін. На знімку мають бути видні кабелі живлення та їхні пристрої, але не публікуйте паролі чи приватні дані з етикеток. Складіть просту схему: оптичний кабель приходить у термінал, далі мережеве з’єднання йде до роутера, а живлення потрібне кожному активному корпусу. Якщо є додатковий комутатор або інша проміжна техніка, з’ясуйте її роль. Купівля резерву тільки для видимого роутера може залишити важливу ланку без електрики.
Питання до провайдера має бути предметним: чи працює саме ваше підключення під час відключення, що потрібно резервувати вдома і куди звертатися при втраті оптичного сигналу. Не просіть гарантувати інтернет тільки за фактом наявності акумулятора. Якщо користуєтеся звичайним павербанком, базові відмінності такого рішення описані в матеріалі про павербанк для роутера; далі зосередимося на одночасному живленні двох пристроїв від міні-ДБЖ.
Зберіть паспортні дані в окремі рядки
Не переписуйте характеристики лише з одного блока живлення, навіть якщо обидва здаються однаковими. Для роутера та термінала окремо запишіть точну модель і апаратну ревізію, вимоги входу, позначення постійного струму, полярність та розмір роз’єму. Порівняйте відомості на корпусі, штатному адаптері й в інструкції. Якщо вони суперечать одне одному, зупиніться та уточніть у виробника або оператора, який адаптер є правильним.
Напруга на виході резервного джерела має відповідати дозволеному входу пристрою. Не вважайте близьке значення автоматично прийнятним. Струм на блоці живлення означає його можливість забезпечити навантаження, а не доводить, що роутер постійно споживає саме стільки. Для попереднього відбору орієнтуйтеся на підтверджені вимоги обладнання; для тривалості роботи потрібне інше число — фактичне або обґрунтовано оцінене споживання.
Полярність — окрема перевірка, яку не замінює збіг напруги. Схема біля роз’єму показує, який контакт пов’язаний із плюсом і мінусом. Не робіть висновок із кольору проводу або того, що штекер фізично вставляється. Якщо схема не читається, потрібна документація чи підтвердження підтримки. Не намагайтеся з’ясувати правильність коротким пробним увімкненням: відсутність негайної відмови не є доказом сумісності.
У циліндричного штекера важливі не лише зовнішній діаметр, а й внутрішній контакт та геометрія посадки. Наприклад, в інструкції Eaton 3S Mini окремо перелічені перехідники 5,5 × 2,1 мм і 5,5 × 2,5 мм. Це різні позиції, хоча зовні вони схожі. Приклад не означає, що будь-який із них підходить вашому обладнанню. Звіряйте точний розмір, полярність та призначення кабелю, не застосовуйте силу для сумнівного з’єднання.

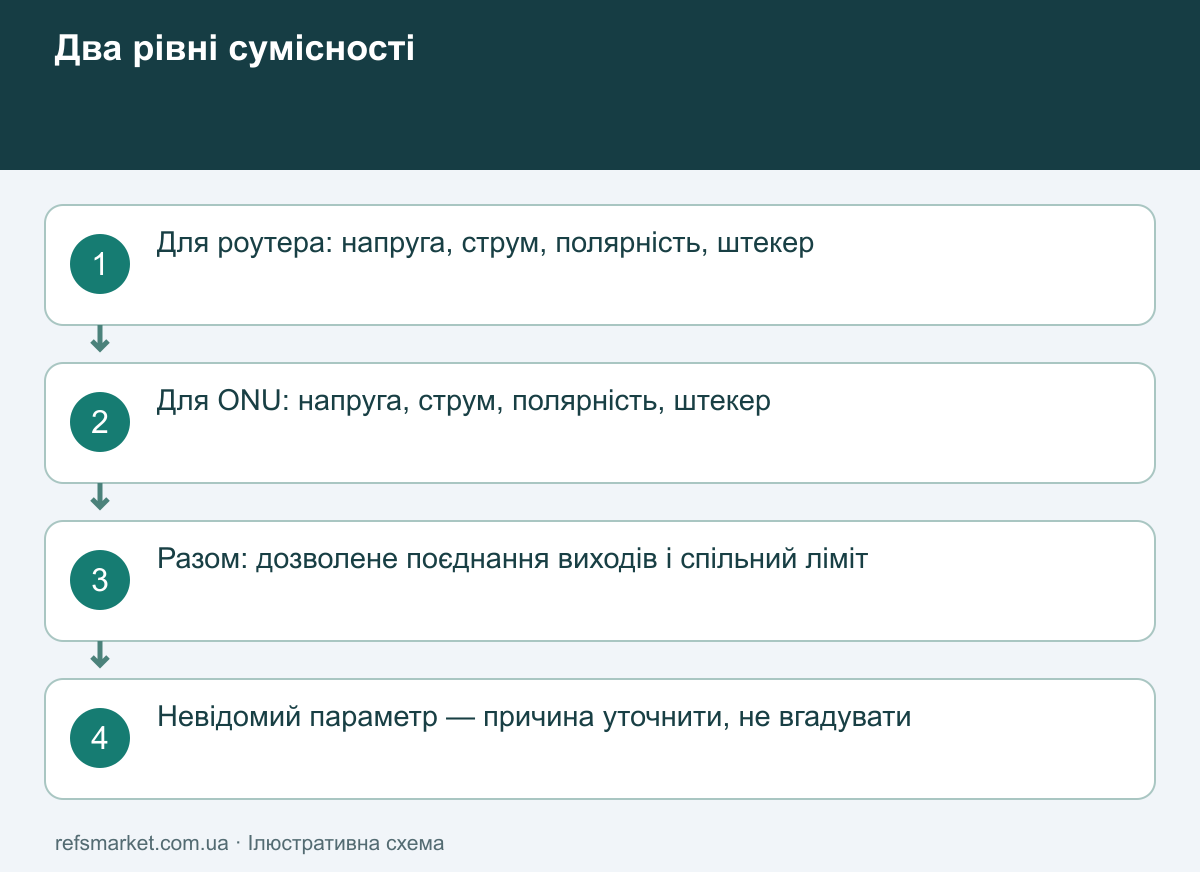

Матриця готовності для роутера та ONU
Позначайте пункт тільки після перевірки за документом або достовірним маркуванням. Матриця не вгадує параметри й не сертифікує безпеку: вона допомагає побачити незавершені перевірки окремо для двох пристроїв. Усі пункти мають однаковий статус обов’язкових — збіг решти характеристик не компенсує невідому полярність або недостатню потужність. Якщо замінюєте кабель чи пристрій, скиньте стан і повторіть відповідні перевірки.
Прогрес рахує лише відмічені дії. Відповіді не надсилаються на сервер і не зберігаються модулем; після скидання всі позначки зникають. Для запису самих параметрів використовуйте власну нотатку, а не пам’ять про галочку. Особливо корисно підписати, який вихід ДБЖ призначений для кожного пристрою: під час наступного прибирання однакові кабелі легко поміняти місцями.
Чому кількість роз’ємів не дорівнює кількості незалежних джерел
У картці товару можуть перелічуватися різні напруги, але це іноді означає перемикання одного виходу, а не одночасну роботу всіх варіантів. Eaton 3S Mini є прикладом пристрою з вибором вихідної напруги; інструкція вимагає налаштувати її до підключення навантаження. Не сприймайте комплект змінних штекерів як кілька незалежних каналів. Для двох пристроїв вам потрібна документована схема одночасного живлення.
Інший тип міні-ДБЖ має окремі виходи з підписаними значеннями та спільне обмеження потужності. Для такого варіанта перевіряють два рівні: ліміт конкретного порту й ліміт усієї системи. Максимуми, наведені для різних портів, не можна просто скласти та вважати доступними одночасно. У відкритій таблиці серії MARSRIVA KP3, наприклад, виробник розділяє параметри виходів і загальний показник. Для покупки звіряйте точну версію, оскільки схожі назви не гарантують однакової конструкції.
Навчальний приклад: один пристрій потребує 12 В і до 1 А за обраними вихідними даними, другий — 9 В і до 0,6 А. Добутки становлять 12 Вт і 5,4 Вт, разом 17,4 Вт. Але самого підсумку недостатньо: порт для другого пристрою має забезпечувати саме потрібні 9 В, а не лише «зайві вати» на іншій напрузі. Додатково потрібні відповідність струму кожного каналу, дозволене спільне використання та перевірка запуску.
Пасивний розгалужувач не створює іншої напруги й не збільшує можливості порту. Якщо обидва пристрої мають однакові вимоги, застосовувати його можна лише у передбаченій виробником схемі з достатнім сумарним струмом і відповідними кабелями. Якщо напруга різна, просте роздвоєння кабелю питання не вирішує. Не збирайте з випадкових перехідників ланцюжок, характеристики якого ніхто не підтвердив.
Автономність: енергія батареї та реальне навантаження
Порівняння тільки за міліампер-годинами неповне без напруги, до якої належить ємність. Для розрахунку енергії використовуйте E = U × Q, де U — відповідна напруга батареї, Q — ампер-години, а результат — ват-години. Не підставляйте вихідні 12 В замість напруги комірок, якщо виробник указав ємність саме для них. Детальніше різницю місткості та доступної потужності пояснює матеріал як вибрати павербанк.
Ідеалізована оцінка часу — t = E / P, де P є сумарною сталою потужністю навантаження. Наприклад, умовні 36 Вт·год і 12 Вт дають три години до врахування втрат та обмежень. Це верхня математична оцінка за заданими числами, не обіцянка продукту. Корисна енергія на виході менша за номінальний запас через перетворення, власне споживання й умови відключення; також змінюються навантаження та стан батареї.
Не призначайте універсальний коефіцієнт втрат, якщо його не підтверджено для вашого режиму. Краще попросити виробника таблицю автономності при близькому навантаженні й перевірити, чи вона стосується одночасного живлення двох пристроїв. Фраза «до кількох годин» без умов не дає підстав планувати важливу робочу зустріч. Для власного комплекту потрібне контрольоване спостереження з фіксацією початкового заряду та реального сценарію.
Не забудьте про проміжок відновлення заряду. Якщо електрика повертається ненадовго, можливість працювати від мережі не означає, що батарея встигне відновити весь запас до наступного відключення. Уточніть, як заряджання відбувається під навантаженням та який адаптер для цього передбачений. Не використовуйте випадковий слабший блок живлення лише тому, що штекер підходить. Одна вдала перевірка на повністю зарядженій батареї не описує серію повторних відключень.

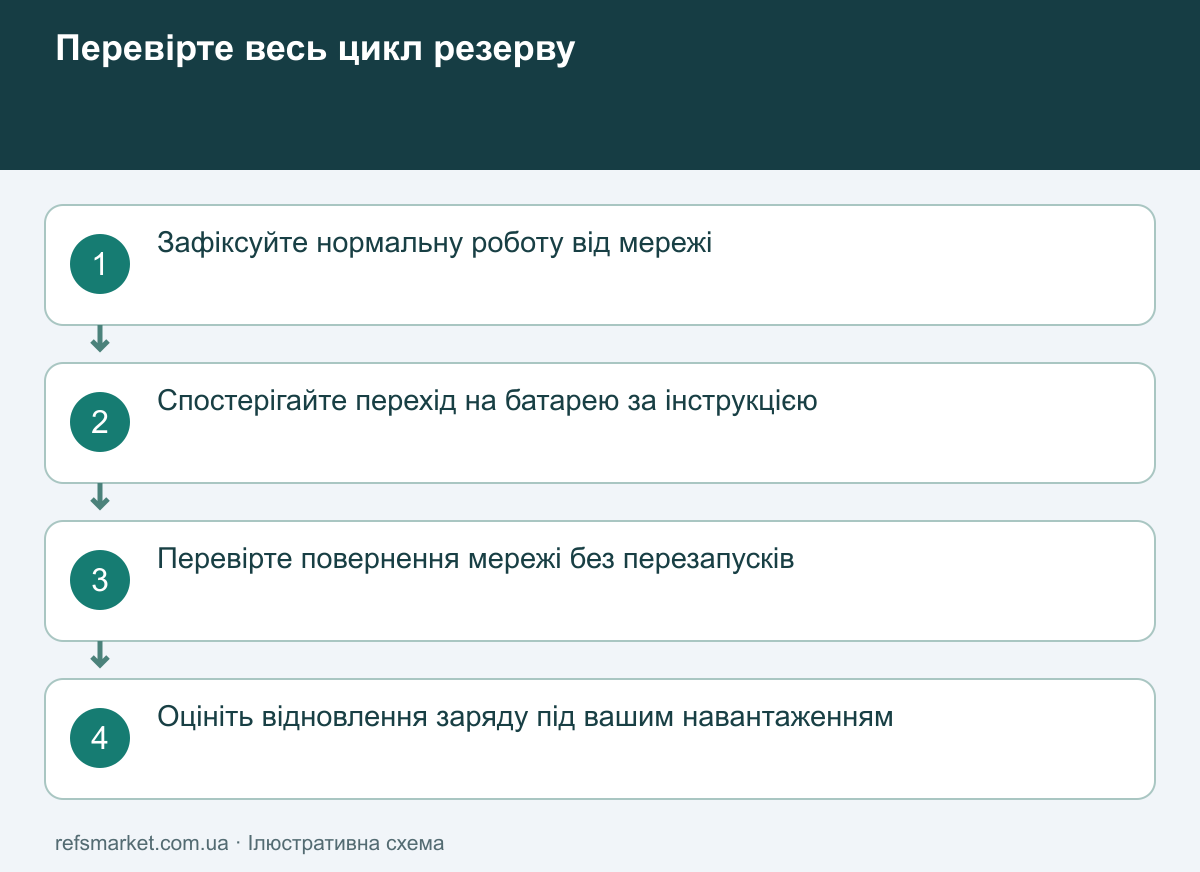

Контрольований запуск без втручання в обладнання
До першого запуску прочитайте послідовність саме свого ДБЖ. Не копіюйте тривалість натискання кнопок із чужої моделі: одна кнопка може перемикати напругу, вмикати живлення або показувати заряд залежно від режиму. Збережіть штатні адаптери та підписані кабелі, щоб мати зрозумілий шлях повернення до початкової схеми. Не розбирайте корпуси, не підключайте оголені провідники й не змінюйте оптичну частину мережі заради тесту батареї.
Спочатку переконайтеся, що інтернет працює у звичайному режимі. Потім виконайте дозволену інструкціями перевірку переходу на резерв, не втручаючись у електрощит і проводку. Спостерігайте окремо за живленням ONU, роутера та доступом до зовнішньої мережі. Індикатор Wi-Fi показує не все: локальна бездротова мережа може існувати без інтернету. Зафіксуйте, чи перезавантажився якийсь пристрій, чи зник зв’язок і як відновився після повернення мережевого живлення.
Проведіть перевірку у звичному робочому сценарії, а не лише з порожньою мережею. Проте не створюйте штучного перевантаження: достатньо вашого нормального користування. Якщо пристрій сигналізує про несправність, надмірно нагрівається, має запах, деформацію або пошкоджений кабель, припиніть користування та зверніться до підтримки. Не намагайтеся багаторазовими перезапусками «продавити» нестабільну роботу.
Як відрізнити проблему живлення від проблеми мережі
Якщо обидва корпуси залишаються ввімкненими, але інтернет зникає, запишіть стан індикаторів за їхнім описом в інструкції. Не вигадуйте універсального значення кольору: позначення й режими різняться. Повідомте провайдеру, які пристрої мають живлення та що змінилося під час переходу на батарею. Це допомагає відокремити втрату зовнішнього сигналу від перезавантаження домашнього обладнання.
Якщо перезавантажується лише роутер, перевірте його лінію за документацією: потрібний вихід, кабель, контакт і допустиме навантаження. Не робіть висновок, що треба просто збільшити напругу. Якщо проблема з’являється тільки при двох пристроях, поверніться до сумарних обмежень та дозволених поєднань портів. Для звернення корисні фотографії маркування й схема підключення, а не лише повідомлення «ДБЖ слабкий».
Якщо відповідний міні-ДБЖ не знайдений, не поспішайте переробляти з’єднання. Можна окремо розглянути систему, яка живить штатні адаптери від придатного виходу змінного струму. Це вже інший набір перевірок і втрат; початкові критерії описані в матеріалі про вибір зарядної станції. Не переносіть розрахунок автономності компактного DC-пристрою на таку систему без нових вихідних даних.
Що отримати від продавця разом із коробкою
Попросіть інструкцію, точний склад комплекту та дані вхідного адаптера. Розгалужувач, перехідник і мережевий блок можуть відрізнятися навіть у зовні схожих комплектах. При отриманні користуйтеся порядком перевірки техніки та комплектності: звірте індекс, стан роз’ємів і кабелів, доступність документів. Фотографія в оголошенні не є достатнім підтвердженням потрібного перехідника.
Дані про виробника й позначення на корпусі важливі для пошуку підтримки та інструкції, тому окремо перевірте маркування відповідності електроніки. Збережіть чек та ідентифікаційні відомості. Уточніть порядок обслуговування батареї; не припускайте користувацьку заміну лише тому, що в інтернеті є відео розбирання схожого корпусу.
Три запити до підтримки, які економлять час на підборі
Перший запит адресуйте провайдеру: «У мене встановлено такі моделі термінала й роутера. Чи можна використовувати резервне джерело з такими документованими параметрами, і чи є особливі вимоги до обладнання, яке ви надали?». Додайте фотографії маркування без приватних даних. Так ви не просите оператора вгадувати сумісність за словом «оптика» та не отримуєте відповідь для іншої апаратної ревізії.
Другий запит адресуйте продавцю ДБЖ: «Чи працюють ці два виходи одночасно при такому сумарному навантаженні? Який адаптер потрібен для роботи та заряджання батареї, і які кабелі входять до цього артикулу?». Просіть посилання на інструкцію або письмову відповідь для точної версії. Формулювання «підходить усім роутерам» недостатнє, тому що не пояснює напругу, полярність і розподіл навантаження.
Третій запит потрібен, якщо схема нестабільна: повідомте послідовність дій, рівень заряду за індикацією, підключені порти та момент відмови. Розділіть випадки: запуск від батареї, перемикання з мережі, повернення мережі, робота після кількох відключень. Якщо змішати їх в одну фразу «іноді не працює», підтримці складніше локалізувати причину. Не додавайте припущення про дефект як установлений факт — достатньо точно описати спостереження.
Організація комплекту для щоденного користування
Позначення на кабелях мають пояснювати призначення, а не просто бути різнокольоровими. Напис «ONU, вихід із такими параметрами» зрозуміліший за червону наклейку, зміст якої знає лише одна людина. Розмістіть невелику паперову схему поруч із документами, щоб інший користувач міг відновити штатне з’єднання після прибирання. Не закривайте наклейками вентиляційні отвори або заводське маркування.
Передбачте доступ до роз’ємів без натягування кабелів і переміщення оптичного термінала за провід. Короткий кабель не повинен утримувати корпус у нестійкому положенні; надлишок не варто туго затискати меблями. Водночас не купуйте довільно довгий замінник без підтверджених параметрів. Зручна організація має зберігати заводську схему, а не вводити нові неперевірені з’єднання.
Домовтеся, які кнопки можна натискати іншим членам родини. Для людини, яка не налаштовувала систему, довге натискання може здаватися універсальним перезапуском, хоча в цій моделі воно змінює важливий режим. Залиште коротку пам’ятку з потрібною сторінкою інструкції та контактом підтримки. Не просіть дітей або випадкових помічників експериментувати з портами під час відключення, коли складніше читати маркування.
Періодично повертайтеся до власних записів про автономність, особливо після заміни роутера, зміни схеми або помітно іншого часу роботи. Старий результат не переноситься автоматично на нове навантаження. Якщо батарея потребує обслуговування, дотримуйтеся процедури виробника й чинних місцевих правил поводження з акумуляторами. Не збільшуйте ємність самостійною заміною елементів на невідомі: це вже інше технічне завдання з додатковими ризиками.
Підсумок для покупки без неперевірених обіцянок
Готовий список до замовлення містить дві моделі пристроїв, їхні параметри входу, призначені виходи ДБЖ, кабелі та обмеження спільної роботи. Поруч запишіть бажану тривалість зв’язку й те, чим підтверджено можливість її отримати. Невідоме значення залишайте невідомим до уточнення. Кількість портів, велика цифра ємності та слово UPS окремо не закривають ці питання.
Правильний міні-ДБЖ не повинен вимагати вгадування напруги чи зміни заводських з’єднань. Він має вписуватися в перевірену схему вашої мережі, підтримувати обидва пристрої та зрозуміло відновлювати заряд. Остаточний критерій — документована сумісність плюс контрольоване спостереження за конкретним комплектом. Саме так можна планувати резервний інтернет, не видаючи рекламну автономність за доведений результат.
